AXGATE VPN 설정 ( Branch 설정 )

• AXGATE 장비에서는 DCUBE 라는 기술을 사용하여 VPN 터널을 설정한다.
• Center 쪽 VPN은 이미 셋팅되어있는 상태에서 Branch 쪽에서 터널 셋팅하는 방법 위주로 실습

interface 정보

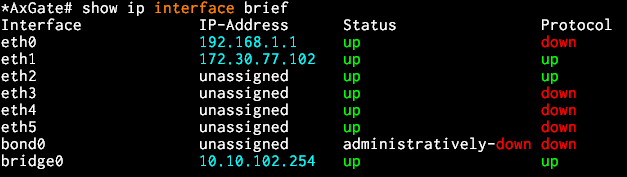

• 우선 현재까지의 인터페이스 정보이다 여기서 eth1은 외부회선 bridge0(eth2~5)이 내부pc망이고 아직까지 터널에관한 인터페이스는 없는 상태
• Center쪽은 vpn 터널 설정이 이미 되어있고 Branch쪽 설정을 해보려고 한다

dcube interface 설정

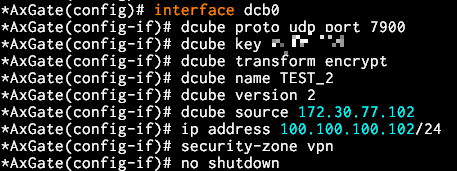

• interface dcb0 : dcube interface 생성
• ducbe proto udp port 7900 : protocol-udp, port-7900 / Center쪽의 설정과 똑같이 맞춰야함
• ducbe key : Center쪽과 똑같은 key를 사용해야함
• dcube transform encrypt : 암호화
• ducbe name : 터널 이름
• dcube version : version도 Center쪽과 똑같이 맞춰야함
• dcube source : source address로 아까 interface 정보에서 봤을 때 eth1 외부로 나가는 AXGATE 장비의 IP회선
• ip address : Branch 쪽의 터널 IP 주소
• security-zone vpn :  security zone vpn 으로 zone 하나 생성후 부여
• no shutdown : 인터페이스 활성화

dcb 설정후 interface 정보

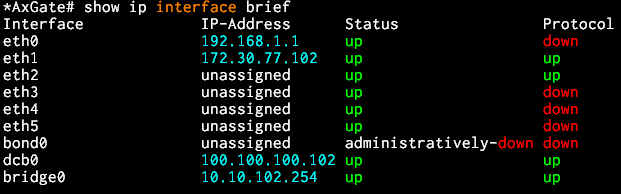

• dcube interface 설정 후에 interface 정보를 보면 dcb0 인터페이스가 up/up 되있는것을 확인 가능

• dcube 터널 확인해보면 터널이 안나오는게 보임
• dcb0 인터페이스에 destination 설정을 안해줬기때문

• Center쪽의 장비 IP주소를 destination으로 설정하고 확인하면 터널이 정상적으로 올라온것을 확인할 수 있음

ping test

• Center쪽의 터널IP주소, 장비의 IP주소로 ping test하면 정상적으로 작동

• Branch에서 Center로 터널 통해서 정상적으로 통신



Center쪽에 dcube 셋팅이 되어있다고 가정하면 Branch에서도 Center쪽의 설정을 똑같이 맞추고 터널 연결하면 됨



빼먹거나 틀린게 있을 것 같은데 잘 모르겠다





끝!
